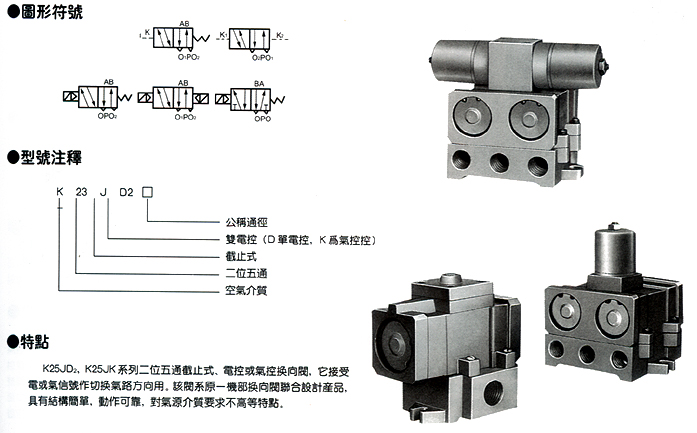

KJ系列截止式電磁閥（K25JD2，K25JK系列二位五通換向閥）
|
|
|
|

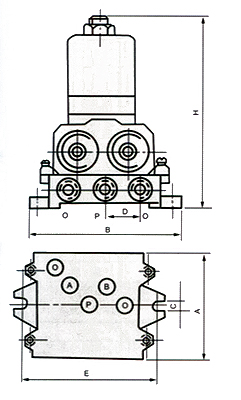

外形安裝尺寸圖
|
型號
|
H
|
A
|
B
|
C
|
D
|
E
|
接管螺紋
|
|
K23JD2-6,K23JK-6
|
＜141
|
75
|
102
|
7
|
28
|
90
|
M10×1
|
|
K23JD2-8,K23JK-8
|
M12×1.25
|
|
K23JD2-10,K23JK-10
|
≤157
|
108
|
157
|
10
|
38
|
120
|
M16×1.5
|
|
K23JD2-15,K23JK-15
|
M20×1.5
|
|
K23JD2-20,K23JK-20
|
＜204
|
160
|
208
|
13
|
60
|
180
|
M27×2
|
|
K23JD2-25,K23JK-25
|
M33×2
|
技術參數
| 公稱通徑 mm |
φ6
|
φ8
|
φ10
|
φ15
|
φ20
|
φ25
|
| 介質溫度和環境溫度(℃) |
-5-50
|
| 工作壓力范圍(MPa) |
0.2-0.8
|
| 在工作壓力范圍內允許的泄漏量(cm3/min) |
50
|
100
|
200
|
| 換向時間 |
≤0.04
|
≤0.08
|
≤0.12
|
| 高允許切換頻率(Hz) |
≥10
|
≥6
|
≥4
|
| 流通能力(S)值mm2 |
10
|
20
|
35
|
60
|
120
|
190
|
| 額定流量m3/h |
2.5
|
5
|
7
|
10
|
20
|
30
|
| 工作電壓(V) |
AC:380,220,110,36;DC:220,110,24
|
|
